Una caja automática transforma la velocidad y el par del motor sin que el conductor tenga que operar un embrague ni elegir cada marcha. Esa definición parece sencilla, pero debajo de la palanca trabajan varios sistemas: un convertidor de par, engranajes planetarios, embragues internos, circuitos hidráulicos y una computadora.
La explicación de esta guía corresponde a la automática convencional con convertidor de par. Después veremos por qué una CVT, una doble embrague y una manual robotizada también se manejan “en automático”, aunque su interior sea diferente.
El recorrido de la energía, paso a paso
El motor gira y entrega movimiento al convertidor de par. El convertidor transmite ese movimiento mediante fluido hacia el eje de entrada de la caja. Dentro de la transmisión, distintos embragues inmovilizan o conectan partes de los trenes planetarios. La combinación seleccionada produce una relación corta para arrancar, relaciones intermedias para acelerar o una larga para viajar.
Finalmente, el eje de salida envía el movimiento al diferencial y a las ruedas. La unidad de control decide cuándo cambiar utilizando datos como velocidad, acelerador, carga del motor, temperatura, pendiente y modo elegido.
El esquema puede resumirse así:
motor → convertidor de par → embragues y engranajes → eje de salida → diferencial → ruedas
Cada elemento cumple una tarea concreta. Cuando una falla aparece, entender ese recorrido ayuda a describir mejor el síntoma.
Qué hace el convertidor de par
El convertidor ocupa el lugar de conexión entre motor y caja. Está lleno de fluido y contiene, entre otros elementos, una bomba, una turbina y un estator. La bomba gira con el motor e impulsa aceite; el flujo hace girar la turbina unida a la transmisión. El estator redirige el fluido y ayuda a multiplicar el par cuando el vehículo inicia la marcha.
Esta conexión hidráulica permite detener el auto en D con el motor funcionando. También explica el avance lento al soltar el freno, conocido como creep. Como siempre existe cierto deslizamiento, las transmisiones modernas incorporan un embrague de bloqueo dentro del convertidor. Cuando las condiciones lo permiten, conecta de manera más directa motor y caja para reducir pérdidas y consumo.
Una vibración leve y repetitiva al bloquear el convertidor puede confundirse con un problema de motor o ruedas. No alcanza para diagnosticarlo: hace falta comprobar velocidad, carga, fluido y datos electrónicos.
Los engranajes planetarios
Un tren planetario incluye un engranaje solar central, satélites montados en un porta-satélites y una corona exterior. Si se impulsa una parte y se inmoviliza otra, la tercera gira con una relación determinada. Al cambiar qué elemento queda conectado, la misma estructura produce varias marchas, retroceso o una relación directa.
Las cajas actuales combinan varios trenes para obtener seis, ocho, nueve o más relaciones sin construir un par de engranajes separado para cada marcha. ZF, por ejemplo, describe transmisiones de ocho relaciones que usan múltiples conjuntos planetarios, embragues y control electrónico coordinado.
La marcha atrás no exige que el motor invierta su giro. La caja aplica otra combinación de elementos planetarios y hace que el eje de salida gire en sentido contrario.
Embragues, frenos y cuerpo de válvulas
Los paquetes de embragues son discos apilados que se presionan mediante aceite. Al aplicarse, unen dos componentes; al liberarse, permiten que giren separados. Otros frenos internos mantienen inmóvil un elemento del tren planetario. Una selección precisa evita que dos combinaciones incompatibles queden activadas al mismo tiempo.
El cuerpo de válvulas distribuye fluido por canales hacia cada actuador. En cajas antiguas, la lógica era principalmente hidráulica y mecánica. En las modernas, solenoides controlados electrónicamente regulan presión y secuencia. La computadora puede adaptar la presión al desgaste normal y al estilo de conducción, dentro de ciertos límites.
Por eso un “tirón” no identifica una pieza por sí solo. Puede surgir de nivel o fluido incorrecto, un solenoide, adaptación, soporte de motor, encendido defectuoso o desgaste interno. La prueba debe combinar diagnóstico, inspección y medición.
Qué significan P, R, N, D y los modos manuales
- P (Park): coloca la transmisión en neutro y activa una traba mecánica sobre la salida. No reemplaza el freno de estacionamiento.
- R (Reverse): selecciona la combinación para retroceder. Debe elegirse con el vehículo detenido.
- N (Neutral): desacopla la transmisión de las ruedas. El auto puede moverse y no queda estacionado.
- D (Drive): habilita avance y gestión automática de marchas.
- S o Sport: suele mantener relaciones cortas y responder antes al acelerador; el significado exacto depende del fabricante.
- M, + y −: permiten solicitar una marcha. La computadora puede rechazar una orden que exceda límites de régimen o seguridad.
Al estacionar en una pendiente, aplicá primero el freno, activá el freno de estacionamiento y luego dejá P según el procedimiento del manual. Así el peso no descansa solamente sobre la pequeña traba de estacionamiento.
Cómo decide cuándo cambiar
Con aceleración suave, la caja sube marchas pronto para reducir ruido y consumo. Si se pisa más, sostiene una relación corta para entregar potencia. Ante una demanda rápida puede bajar una o más marchas, acción llamada kick-down. En una bajada, algunas cajas retienen una marcha para ayudar con freno motor.
La temperatura también importa. En frío, la estrategia puede retrasar cambios o el bloqueo del convertidor para proteger componentes y acelerar el calentamiento. Remolcar, subir una pendiente o circular con calor aumenta la carga térmica, por lo que el sistema puede modificar presiones y relaciones.
Las adaptaciones aprendidas no reparan desgaste; solo ajustan el control dentro del rango previsto. Borrarlas sin diagnosticar puede ocultar temporalmente información útil y empeorar el funcionamiento hasta que se recalibren.
Automática, CVT, doble embrague y robotizada
| Tipo | Cómo transmite | Sensación típica |
|---|---|---|
| Automática convencional | Convertidor y engranajes planetarios | Cambios escalonados y salida suave |
| CVT | Poleas variables o sistema equivalente | Régimen sostenido, sin marchas fijas reales en muchas versiones |
| Doble embrague | Dos embragues y dos juegos de relaciones | Cambios rápidos; maniobra diferente a un convertidor |
| Manual robotizada | Caja manual con actuadores | Puede interrumpir más el empuje al cambiar |
Todas pueden tener una palanca con P-R-N-D, pero no comparten mantenimiento ni comportamiento. Antes de comprar fluido o interpretar un síntoma hay que identificar el código exacto de transmisión.
Mantenimiento: por qué no hay un intervalo universal
El fluido automático lubrica, refrigera, transmite presión y modifica el funcionamiento de embragues. Debe tener una especificación exacta. Mezclar productos “compatibles” sin confirmar norma puede alterar fricción y sellos.
ZF ha recomendado, para determinados productos y condiciones, cambios de aceite alrededor de 100.000 kilómetros. Eso no convierte esa cifra en una regla para todas las cajas. El plan válido surge del fabricante del vehículo, la transmisión, el año y el tipo de uso. Remolque, calor y tránsito severo pueden justificar una evaluación más temprana.
El nivel suele verificarse a una temperatura y con una secuencia precisa. Un llenado excesivo también causa problemas. Por eso no es un trabajo equivalente a controlar aceite de motor con varilla.
Señales que merecen diagnóstico
- demora excesiva al seleccionar D o R;
- patinamiento: suben las rpm sin aceleración proporcional;
- golpes nuevos o cambios impredecibles;
- vibración bajo carga estable;
- olor a fluido quemado o pérdidas;
- modo de emergencia y testigo;
- ruido que cambia con la marcha seleccionada.
Ante una señal, evitar aceleraciones fuertes y registrar cuándo ocurre ayuda más que agregar aditivos. Si hay una pérdida importante, seguir circulando puede multiplicar el daño.
Hábitos que ayudan a cuidarla
Detené completamente el vehículo antes de pasar de R a D o viceversa. No uses P para frenar un auto en movimiento. En una pendiente, combiná freno de servicio y estacionamiento. Respetá límites de remolque y no tapes un problema con un fluido distinto.
Durante una detención breve en un semáforo, una automática moderna puede permanecer en D con el freno aplicado. Pasar constantemente a N no ofrece una ventaja universal. Para remolcar el vehículo averiado, consultá el manual: algunas transmisiones se dañan si las ruedas motrices giran con el motor apagado.
La idea clave
Una caja automática no “adivina” marchas: administra presión y conexiones mecánicas según datos. El convertidor permite arrancar con suavidad; los planetarios generan relaciones; los embragues eligen el camino y la electrónica coordina todo. Identificar el tipo y seguir su procedimiento específico es mucho más útil que aplicar reglas generales.
Lecturas relacionadas

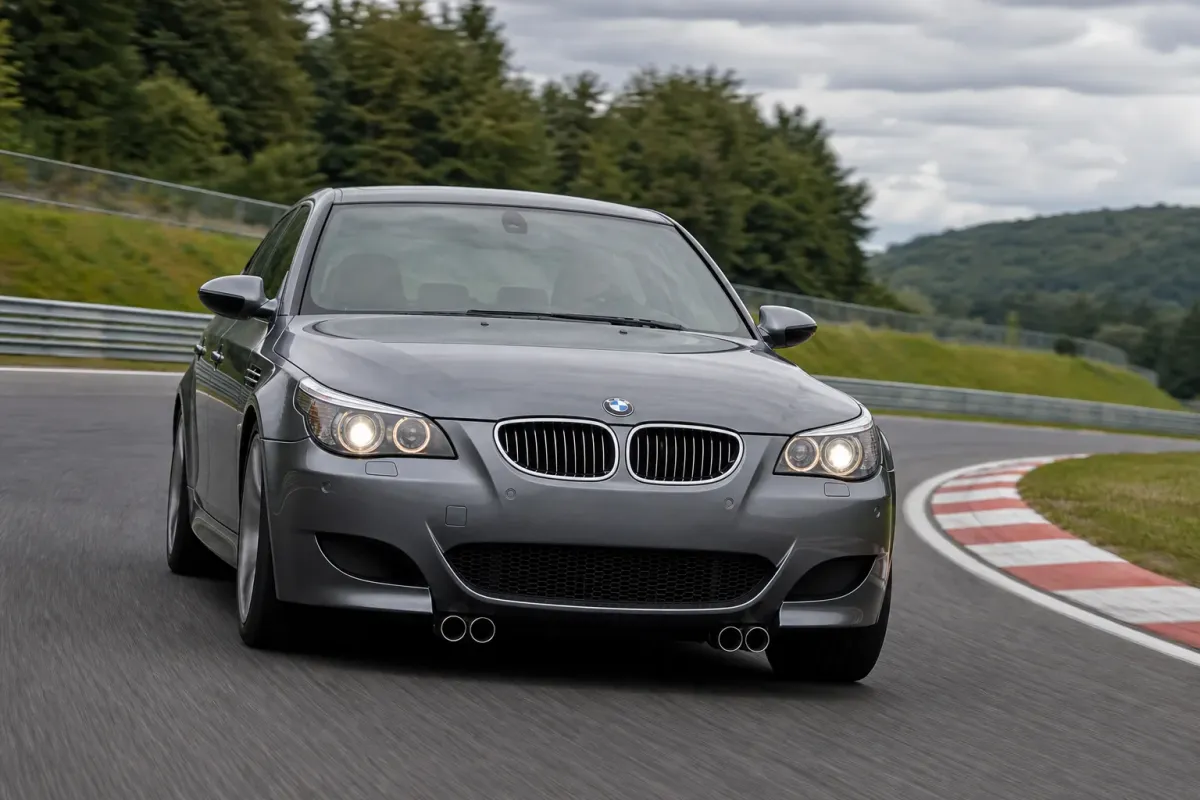

- BMW M5 V10 E60: un caso de caja manual robotizada que suele confundirse con automática.

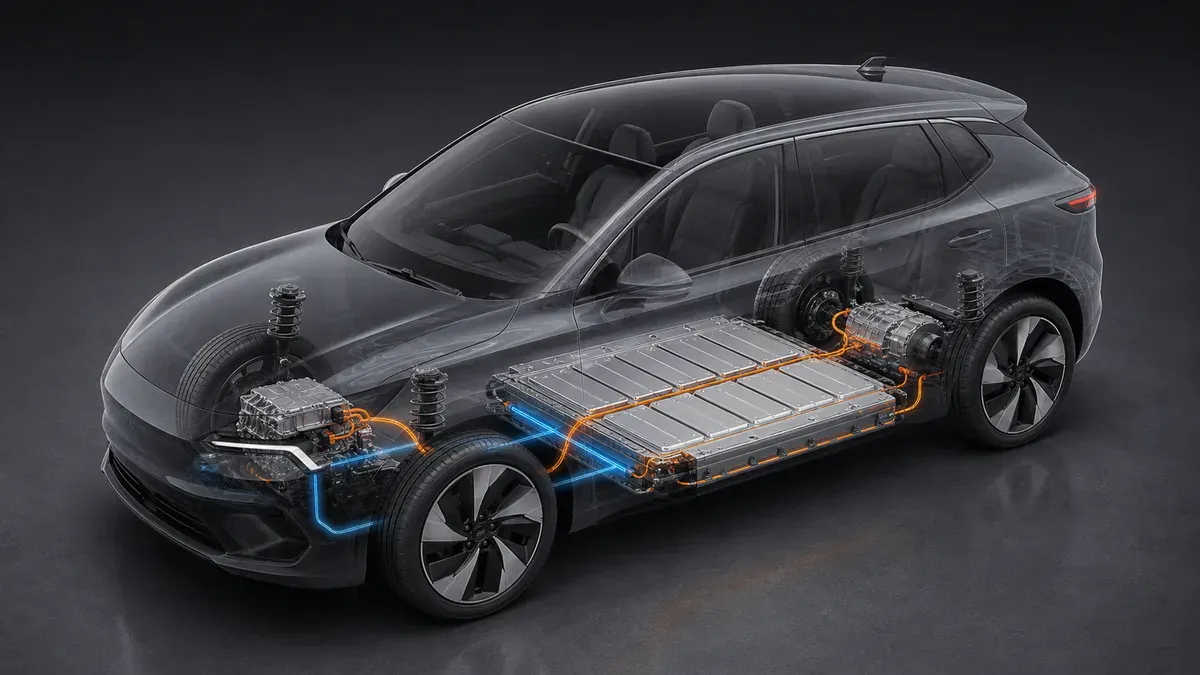

- Cómo funcionan los autos eléctricos: por qué muchos EV usan una sola relación.

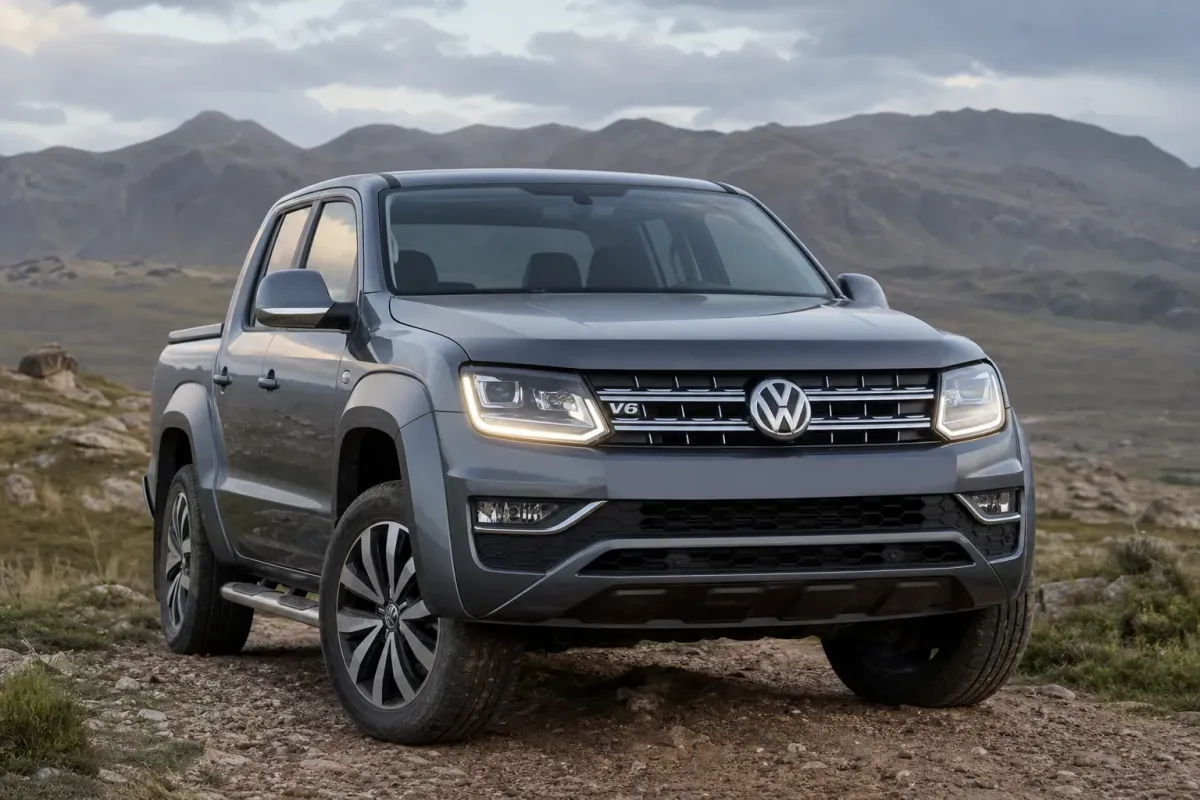

- Volkswagen Amarok V6: aplicación de una automática de ocho marchas en una pick-up.
Fuentes consultadas
- ZF: explicación técnica del convertidor de par.
- ZF PowerLine: arquitectura de una automática moderna de ocho relaciones.
- ZF Aftermarket: criterios de mantenimiento para transmisiones y convertidores específicos.
Preguntas frecuentes
¿Una caja automática tiene embrague?
Sí, pero no necesariamente un pedal. Una automática convencional usa paquetes de embragues internos y un convertidor de par; otras familias utilizan embragues de diseño diferente.
¿Qué significa P, R, N y D?
P bloquea mecánicamente la salida, R invierte el sentido, N desacopla la tracción y D permite avanzar con cambios gestionados por la transmisión.
¿Hay que cambiar el aceite de la caja automática?
Debe seguirse el plan del fabricante de la transmisión y del vehículo. Fluido, nivel, temperatura y procedimiento son específicos; no existe un intervalo universal.
¿Es malo poner N en cada semáforo?
En una automática moderna y en una detención breve no suele ser necesario. Lo correcto es seguir el manual y mantener el freno; cambiar constantemente de D a N no aporta una ventaja general.
¿CVT y doble embrague son cajas automáticas?
Automatizan la conducción, pero trabajan distinto. La CVT varía la relación continuamente y la doble embrague alterna dos juegos de marchas.
